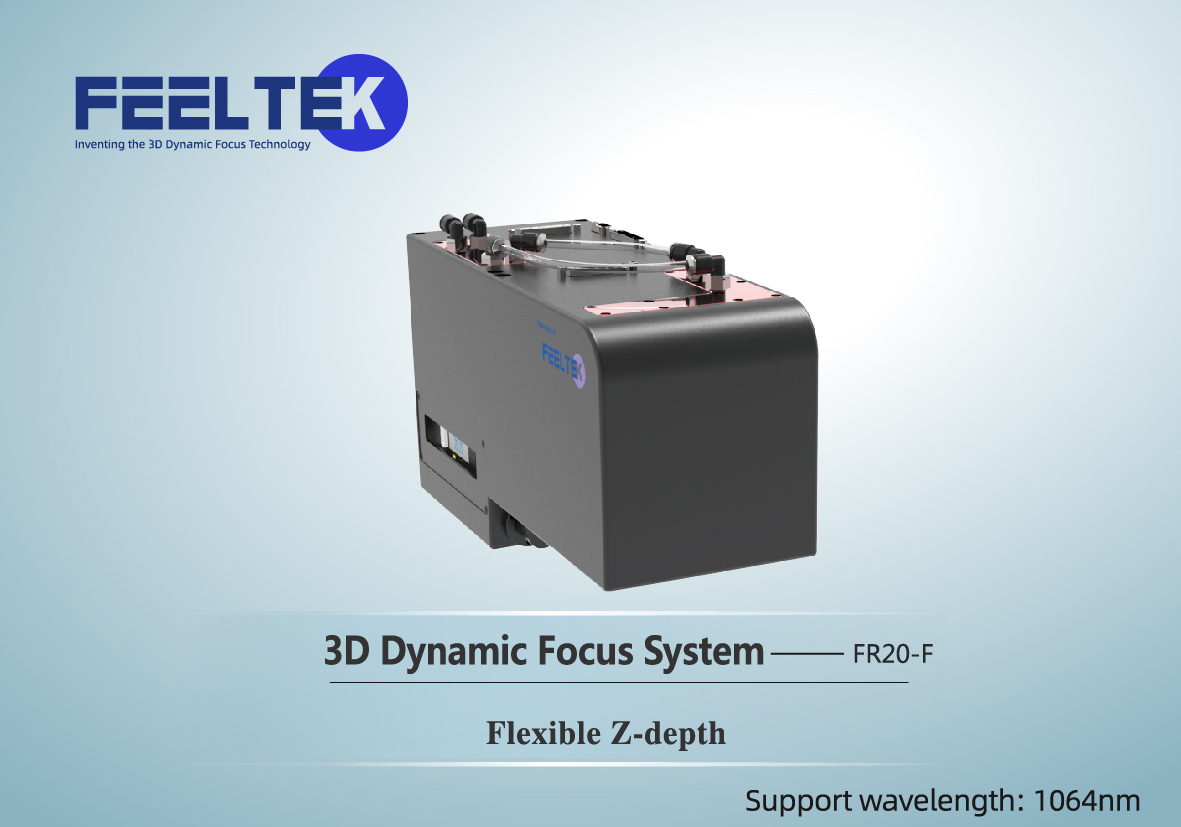

3D динамички систем за фокусирање FR20-F
Дизајн за водено ладење
Изборен дизајн за водено ладење, може да се примени на барањата за повлекување на висока температура.
Компактен дизајн, лесен за интеграција
ЦПУ школка, заштита од прашина, компактна структура, лесна за интегрирање.
Лесно се менува работното поле
Копчето за прилагодување се користи за префрлување помеѓу различни работни полиња без замена на делови.
Опционалниот додаток на CCD модулот на оска за F20 може да поддржува позиционирање, кадрирање, проверка, евалуација на линијата за автоматизација.

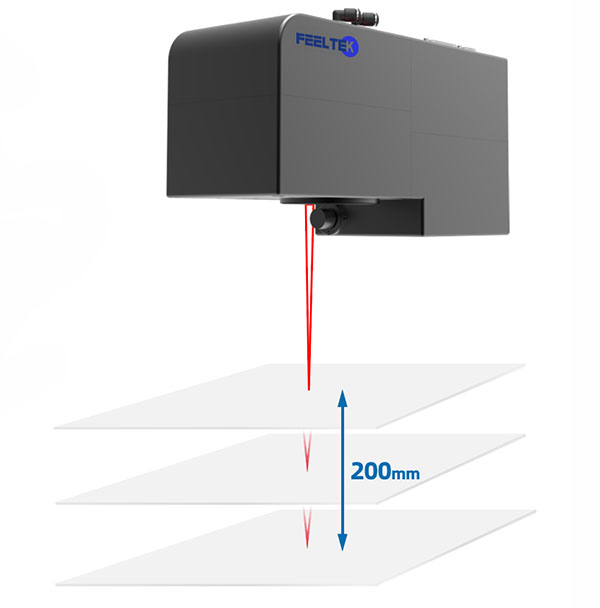

Обработка на крива површина со голема Z-длабочина

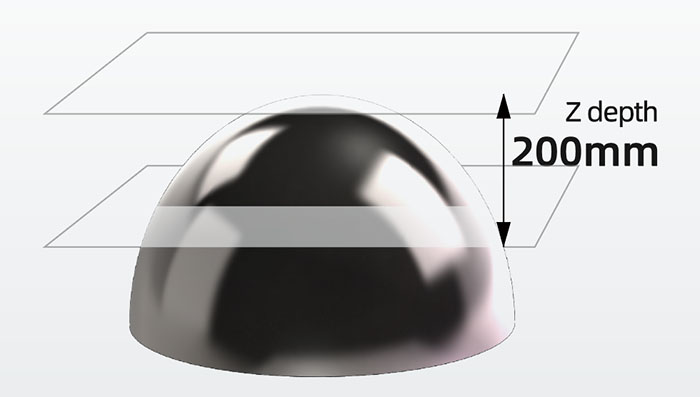

Преку контролата на системот за динамичко фокусирање, Z-длабочината може да достигне 200 mm со квалитет на фини точки под работно поле од 300 * 300 mm до 600 * 600 mm. Специфично е прилагоден за околина со големи висински разлики, како и за обработка на големи заоблени површини и е широко се користи во автомобилски додатоци за внатрешни и надворешни работи.

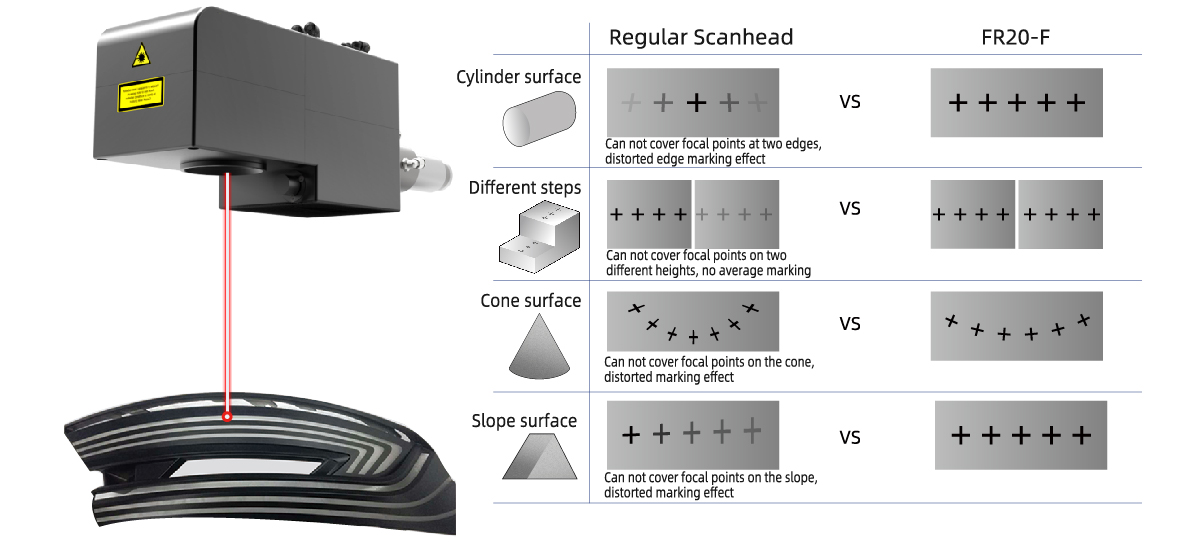

3D површинска обработка
FR20-F применува технологија за динамична контрола на фокусот, го прекршува ограничувањето на традиционалното обележување и не може да прави означување на изобличување на површината со големи размери, 3D површината, чекорите, површината на конусот, површината на наклонот и другите објекти.
Означување на апликацијата
●Означување на големо поле
●3D гравирање
● Заварување

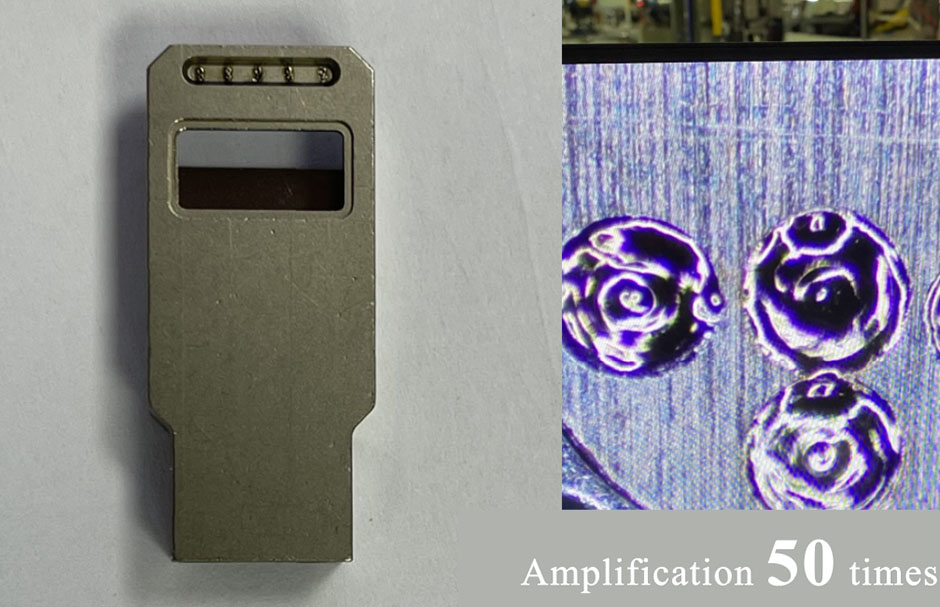

●Прецизна мувла
●3D површинска обработка
● Пишување

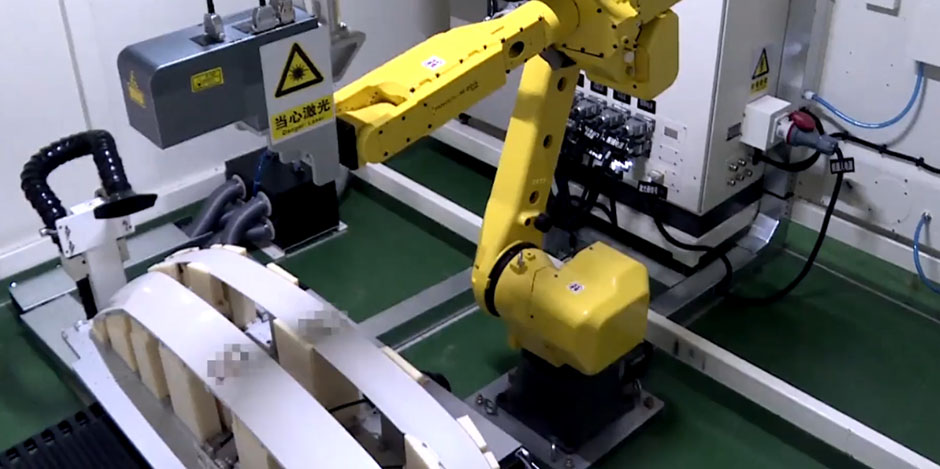

Големо поле закривена површина
Прецизно ласерско заварување
Видео за апликација
Технички информации за производот
| Предмети | Излезен напон (VDC) | ± 15 VDC |
| Тековна (A) | 10А | |
| Протокол | Протокол XY2-100 | |
| Тежина (KG) | 12.5 | |
| Големина (мм) | 346*134*183,5 | |
| Оптички спецификации | Големина на отворот (ммм) | 20 |
| Дијаметар на влезниот зрак (mm) | 8.5 |
| Спецификации на галванометар | Линија на производи | Стандарден | Про | P2 |
| Агол на скенирање (°) | ± 11,25 | ± 11,25 | ±11 | |
| Повторливост (μrad) | 8 | 8 | 5 | |
| Максимално повлекување на добивка (ppm/k) | 100 | 100 | 50 | |
| Максимално поместување дрифт (μrad/k) | 30 | 30 | 15 | |
| Долгорочно поместување над 8 часа (mrad) | ≤0,2 | ≤0,2 | ≤0,1 | |
| Грешка при следење (ms) | ≤0,28 | ≤0,28 | ≤0,2 | |
| Максимална брзина на обработка (знаци/и) | 400@200x200 | 400@200x200 | 500@200x200 |
| Работно поле и дијаметар на место | Работно поле (мм) | 100х100х40 | 200x200x150 | 300х300х200 | 400х400х200 | 500х500х200 | 600×600x200 |
| Дијаметар на минимум точка@1/e2 (мм) | 0,0156 | 0,0257 | 0,0362 | 0,0462 | 0,0565 | 0,0661 | |
| Фокусно растојание (мм) | 120 | 240 | 360 | 480 | 600 | 720 |

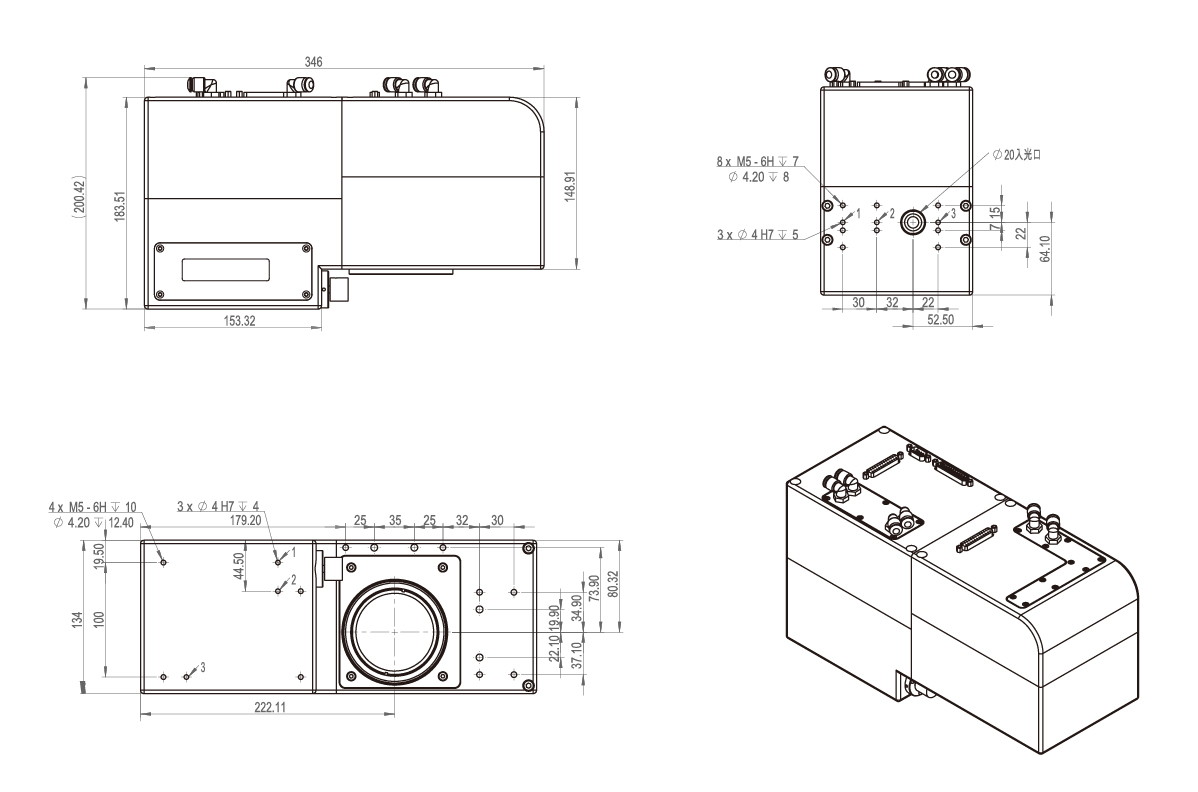

Механички цртеж
