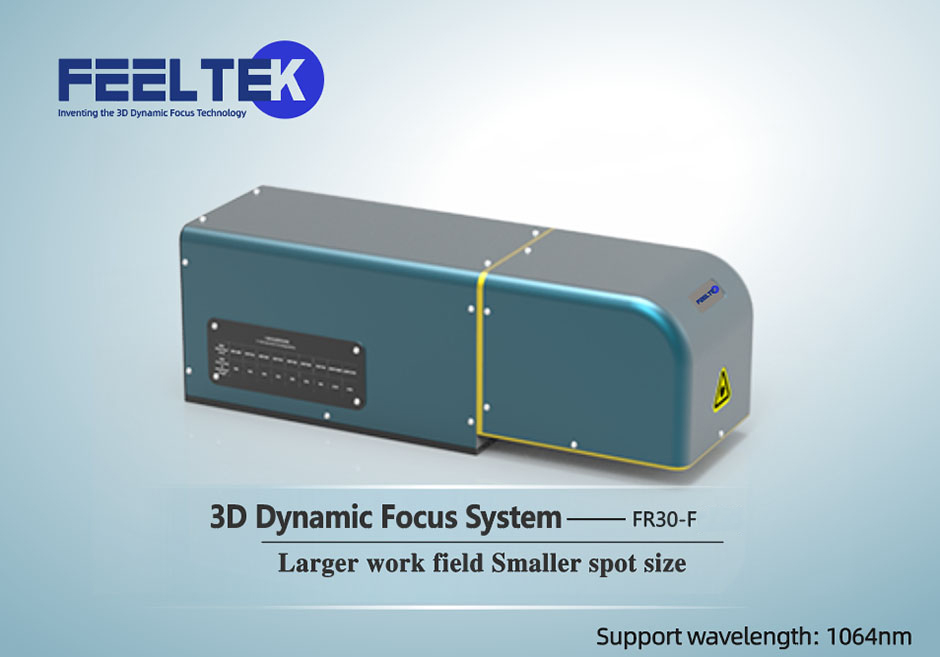

Sistem 3D dinamičnega ostrenja – FR30-F
Možnost samodejne prilagoditve goriščne razdalje za izbiro, dokončanje delovnega polja in preklop goriščne razdalje prek programske opreme.
Podpira prilagajanje komponent visoke moči, maks. moč do 6KW.
Izbirni izvenosni modul CCD, ki se uporablja pri označevanju položaja v premikajoči se črti.
Optični regulator bi lahko rešil običajno težavo prilagajanja z optičnega odmika vmesnika QCS. Ko je nastavljen, natančen do središča.

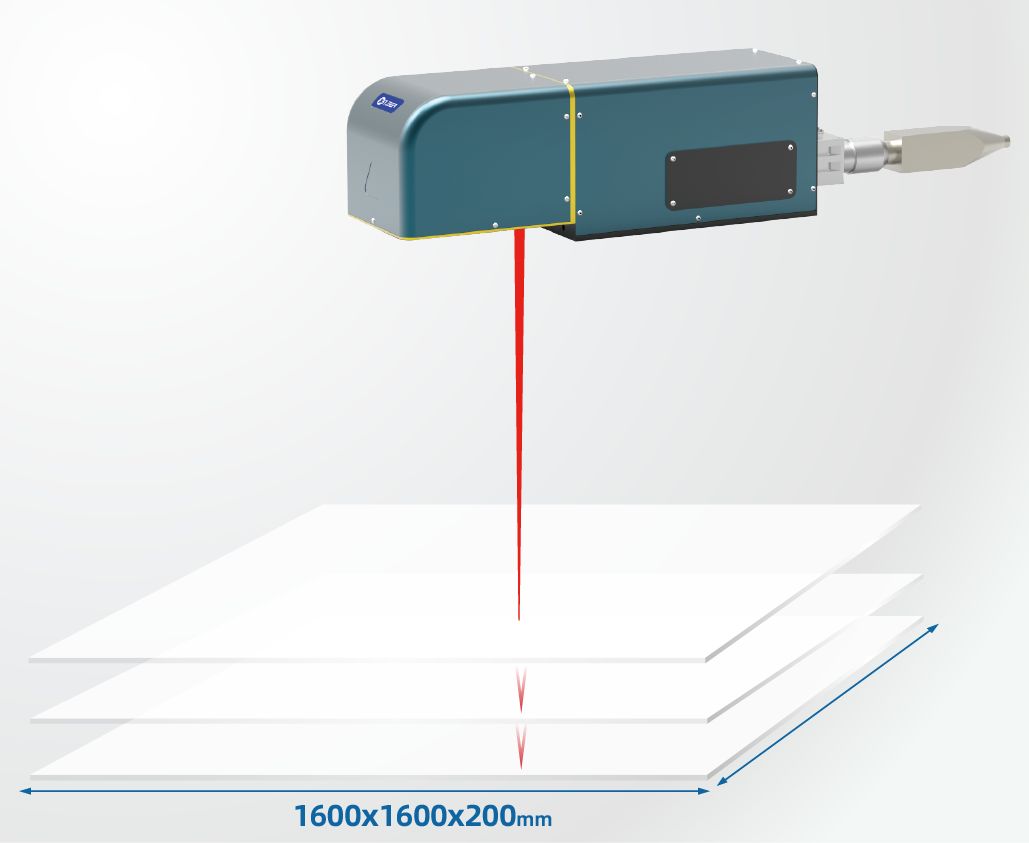

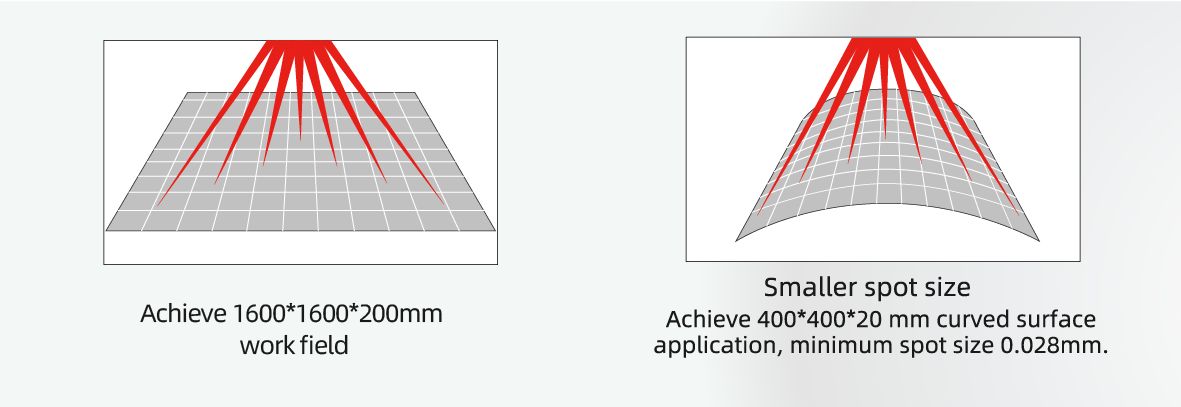

Prilagodljiva obdelava velikih površin
Preko krmiljenja 3. osi za doseganje večjega delovnega polja.

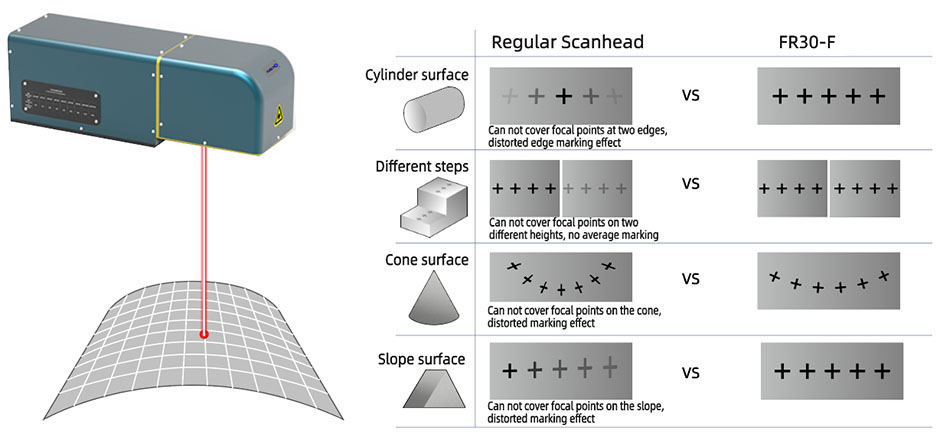

3D površinska obdelava
FR30-F uporablja tehnologijo dinamičnega nadzora ostrenja, razbija omejitve tradicionalnega označevanja in ne more označevati brez popačenj na površini velikega merila, površini 3D, stopnicah, stožčasti površini, nagnjeni površini in drugih predmetih.
Aplikacija Highlight
●Velika oznaka polja
●Pisanje
● Precision Mould
●Površinska obdelava
●Aditivna proizvodnja

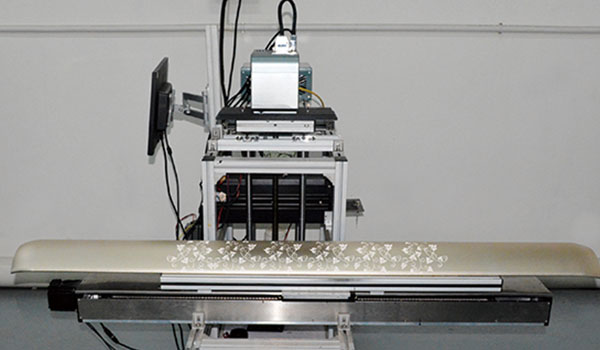

Aplikacija premikajoče se linije z ukrivljeno površino

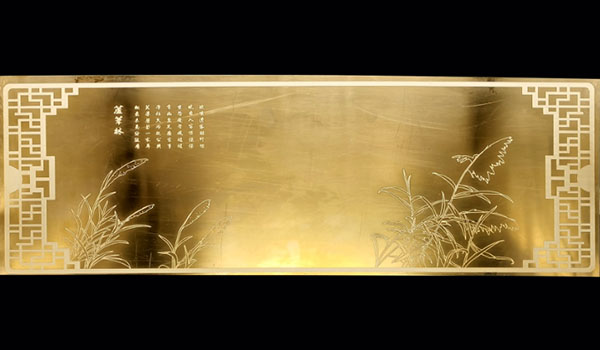

Velika oznaka polja

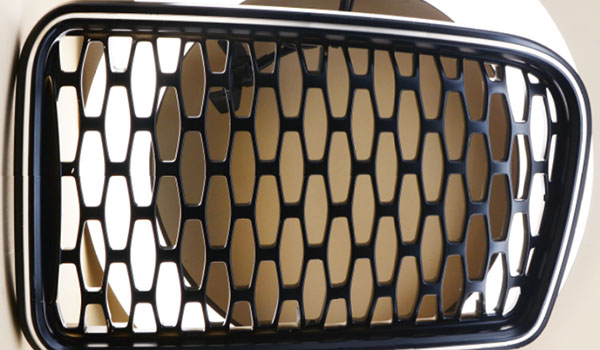

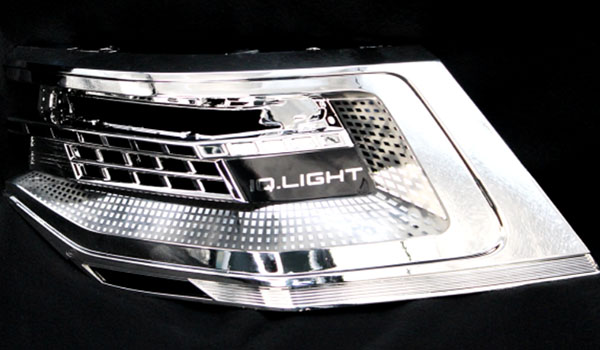

Površinska obdelava komponent avtomobilske industrije

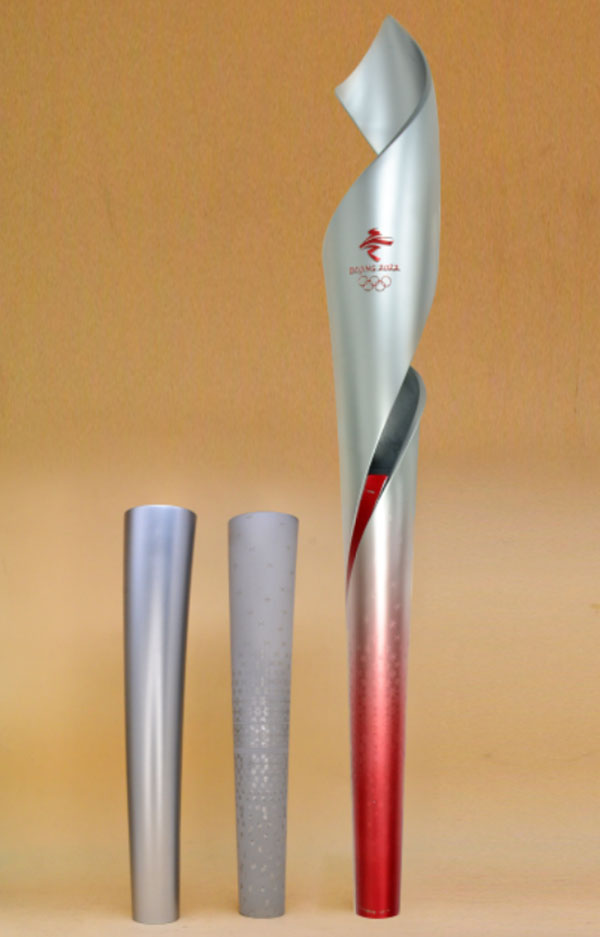

3D aplikacija
Oznaka vrtenja 360°
Video aplikacije
Tehnične informacije o izdelku
| Predmeti | Izhodna napetost (VDC) | ±24VDC |
| Tok (A) | 5A (2 kompleta) | |
| Protokol | Protokol XY2-100 | |
| Teža (KG) | 17 | |
| Velikost (mm) | 613,5*200*242,5 | |
| Optične specifikacije | Velikost zaslonke (mmm) | 30 |
| Premer vhodnega žarka (mm) | 8.5 |
| Specifikacije galvanometra | Linija izdelkov | Pro | P2 |
| Kot skeniranja (°) | ±11 | ±11 | |
| Ponovljivost (μrad) | 8 | 5 | |
| Premik maks. ojačanja (ppm/k) | 100 | 50 | |
| Maks. odmik (μrad/k) | 30 | 15 | |
| Dolgotrajni zanos nad 8h (mrad) | ≤0,2 | ≤0,1 | |
| Napaka pri sledenju (ms) | ≤0,44 | ≤0,44 | |
| Največja hitrost obdelave (znakov/s) | 350@400x400 | 350@400x400 |
Različica z majhnim poljem
| Delovno polje in premer točke | Delovno polje (mm) | 400x400x20 | 500x500x50 | 600x600x80 | 800x800x120 | 1000x1000x200 | 1200x1200x200 |
| Najmanjši premer točke@1/e2 (mm) | 0,028 | 0,032 | 0,039 | 0,049 | 0,064 | Prilagojena različica | |
| Goriščna razdalja (mm) | 480 | 600 | 720 | 960 | 1200 |
Različica velikega polja
| Delovno polje in premer točke | Delovno polje (mm) | 800x800x0 | 1000x1000x100 | 1200x1200x200 | 1500x1500x200 | 1600x1600x200 |
| Najmanjši premer točke@1/e2 (mm) | 0,049 | 0,064 | 0,077 | 0,102 | 0,11 | |
| Goriščna razdalja (mm) | 960 | 1200 | 1440 | 1800 | 1920 |

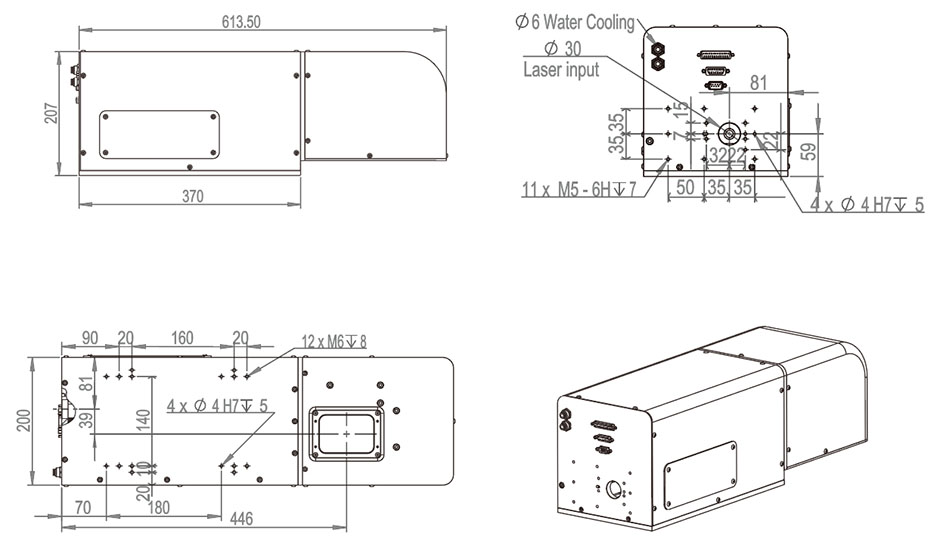

Mehanska risba
