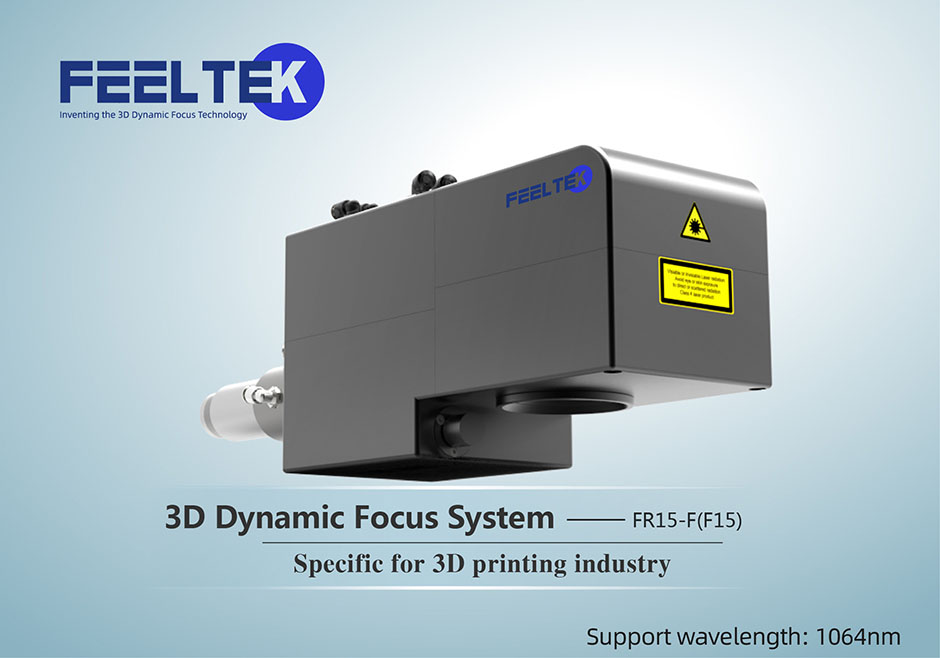

3D ڈائنامک فوکس سسٹم FR15-F
کمپیکٹ ڈیزائن، انضمام کے لئے آسان
CNC she11، دھول کی روک تھام، کمپیکٹ ڈھانچہ، ضم کرنے کے لئے آسان.
کام کے میدان کو تبدیل کرتے وقت فوکل 1ength ڈیٹا کا تحفظ۔
کام کے میدان کو تبدیل کرنا آسان ہے۔
ایڈجسٹمنٹ نوب کسی بھی پرزے کو بدلے بغیر کام کے مختلف شعبوں کے درمیان سوئچ کرنے کے لیے استعمال کیا جاتا ہے۔
واٹر کولنگ ڈیزائن
اختیاری پانی کولنگ ڈیزائن، یہ اعلی درجہ حرارت بڑھے کی ضروریات پر لاگو کیا جا سکتا ہے.
لچکدار بڑے فیلڈ پروسیسنگ
ڈبل ڈرائیونگ Z ایکسس ڈائنامک فوکس ماڈیول ڈیزائن، رسپانس فریکوئنسی≥100HZ@±10°، Z گہرائی 150mm@300mmx300mm حاصل کرنے میں آسان، فلیٹ سطح پر لاگو، 3D سطح تیز رفتار پروسیسنگ۔

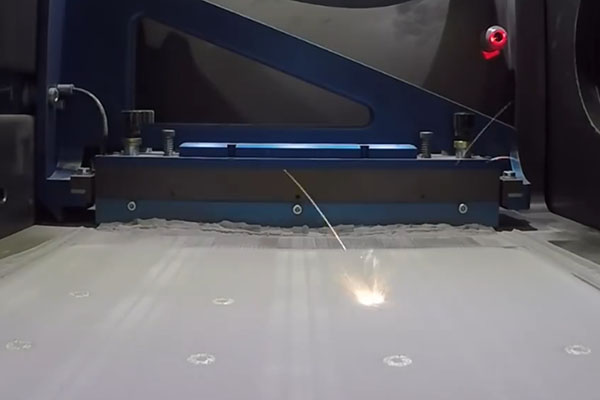

ہائی لائٹ ایپلیکیشن: تھری ڈی پرنٹنگ
FR15-F متحرک فوکس سسٹم کنٹرول کے ساتھ لاگو ہوتا ہے، اسے SLS، SLM میں لاگو کیا جا سکتا ہے۔
اعلی صحت سے متعلق
جیسے جیسے پروسیسنگ تہوں کی تعداد بڑھتی ہے، متحرک محور ہم آہنگی سے فوکس کو ایڈجسٹ کرتا ہے اور ریئل ٹائم میں جگہ کو ایڈجسٹ کرتا ہے۔ FR15-F(F15) کی کم از کم جگہ براہ راست 0. 018mm تک پہنچ سکتی ہے۔
اعلی کارکردگی

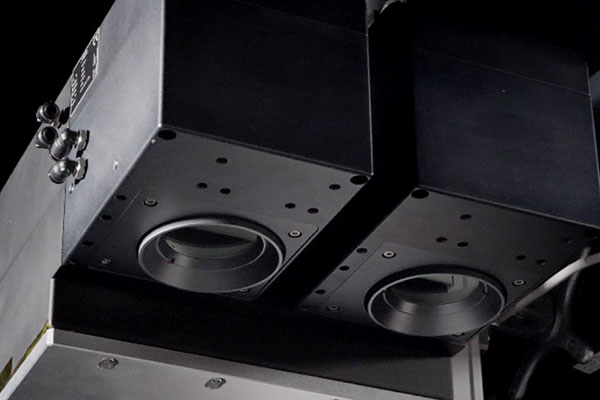

پروسیسنگ کی اعلی کارکردگی کو بہتر بنانے کے لیے، FEELTEK ملٹی اسکین ہیڈز کے حل کے ساتھ ساتھ اس سے متعلقہ پلیٹ فارم تیار کرتا ہے۔

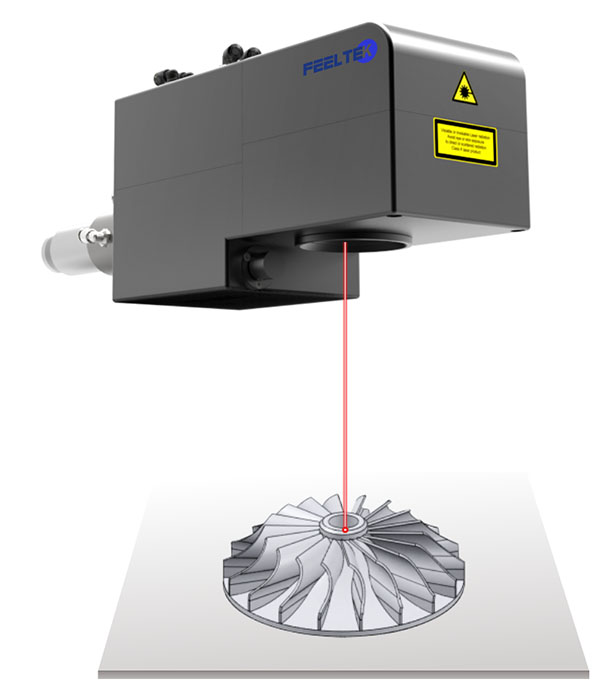

3D سرفیس پروسیسنگ
اعلی کارکردگی

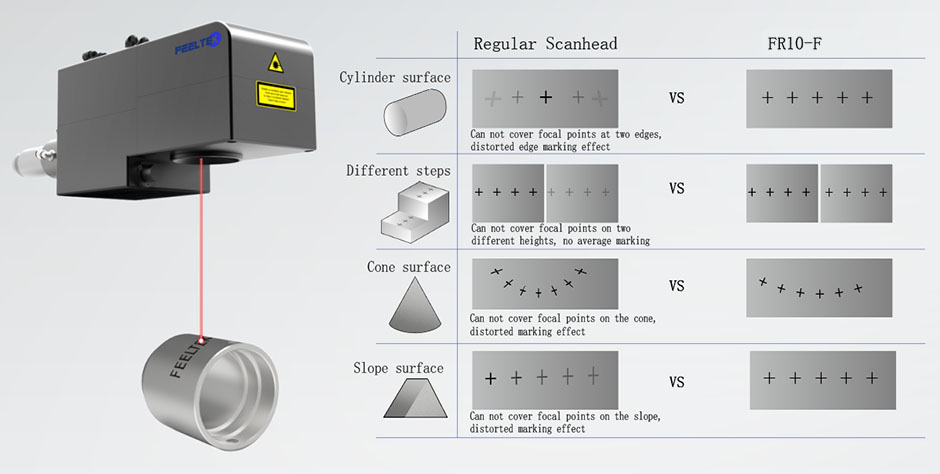

FR15-F متحرک فوکس کنٹرول ٹیکنالوجی کا اطلاق کرتا ہے، روایتی مارکنگ کی حد کو توڑتا ہے، اور 1arge-scale سطح، 3D سطح، قدموں، شنک کی سطح، ڈھلوان کی سطح اور دیگر اشیاء میں کوئی تحریف مارکنگ نہیں کر سکتا۔
ایپلیکیشن ہائی لائٹ
●3D لیزر مارکنگ
●کندہ کاری
● صفائی
● صحت سے متعلق سڑنا
●3D سطح کا علاج
●ساخت پروسیسنگ
● پی سی بی مارکنگ

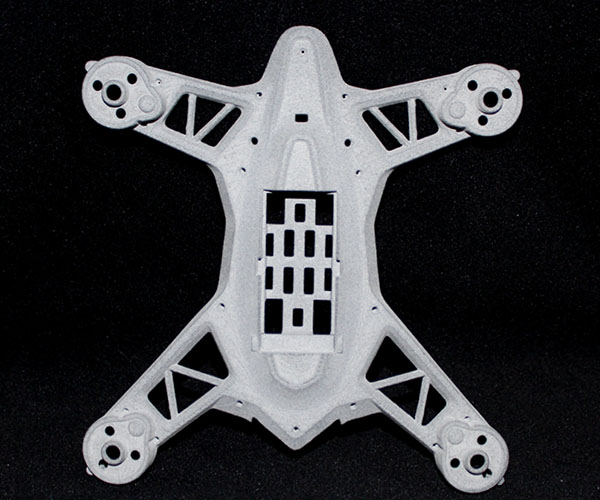

تھری ڈی پرنٹنگ
کندہ کاری
ایپلیکیشن ویڈیو
پروڈکٹ تکنیکی معلومات
| اشیاء | آؤٹ پٹ وولٹیج (VDC) | ±15VDC |
| موجودہ (A) | 5A(2 سیٹ) | |
| پروٹوکول | XY2-100 پروٹوکول | |
| وزن (کلوگرام) | 7.5 | |
| سائز (ملی میٹر) | 316.7*125*154.7(Pro) / 333.7*125*154.7(P2) | |
| آپٹیکل نردجیکرن | یپرچر سائز (ملی میٹر) | 15 |
| ان پٹ بیم کا قطر (ملی میٹر) | 8.5 |
| Galvanometer نردجیکرن | پروڈکٹ لائن | پرو | P2 |
| اسکین اینگل (°) | ±11 | ±11 | |
| تکرار کی اہلیت (μrad) | 8 | 5 | |
| Max.Gain Drift(ppm/k) | 100 | 50 | |
| Max.Offset Drift(μrad/k) | 30 | 15 | |
| 8h (mrad) سے زیادہ طویل مدتی بہاؤ | ≤0.2 | ≤0.1 | |
| ٹریکنگ کی خرابی(ms) | ≤0.23 | ≤0.15 | |
| زیادہ سے زیادہ پروسیسنگ کی رفتار (کریٹرز/s) | 560@200x200 | 650@200x200 |
| ورکنگ فیلڈ اور اسپاٹ کا قطر | ورکنگ فیلڈ (ملی میٹر) | 100x100x20 | 200x200x60 | 300x300x150 | 400x400x150 | 500x500x150 | 600x600x150 |
| Min.Spot Diameter@1/e2(mm) | 0.018 | 0.033 | 0.046 | 0.059 | 0.072 | 0.085 | |
| فوکل کی لمبائی (ملی میٹر) | 120 | 240 | 360 | 480 | 600 | 720 |

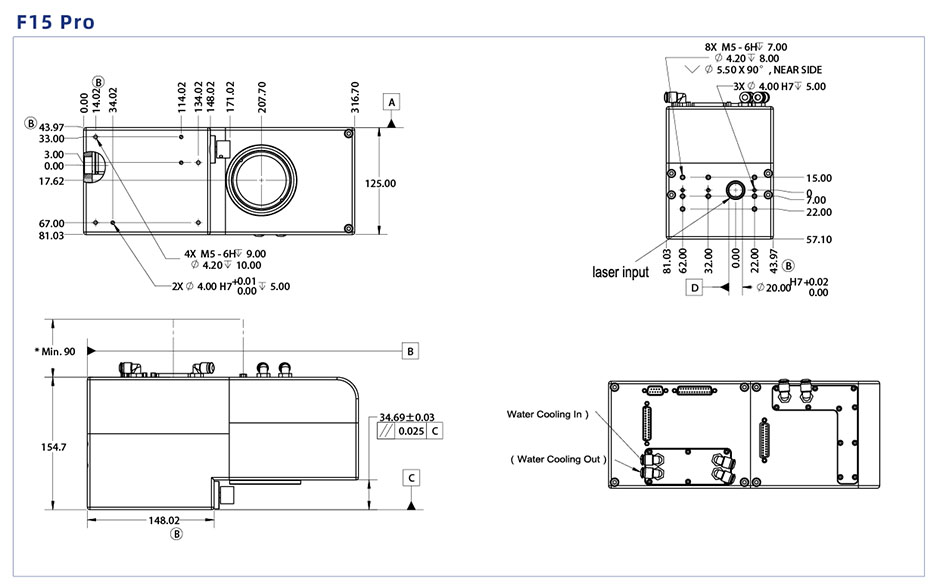

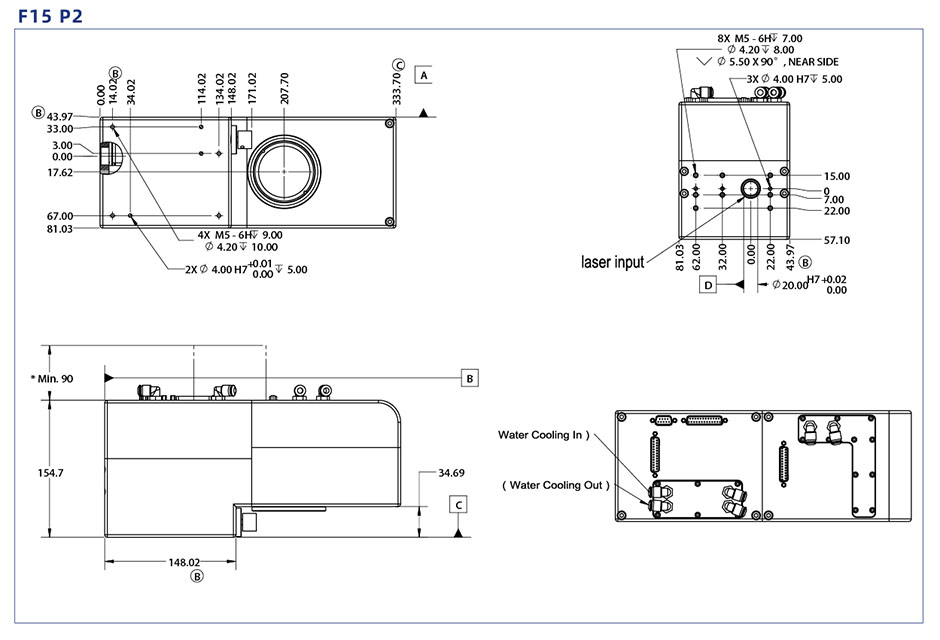

مکینیکل ڈرائنگ
